La DIN 18065 regroupe sous le terme de profil d'espace lumineux la largeur utile de l'escalier et la hauteur libre. Elle prend également en compte les « restrictions » autorisées.

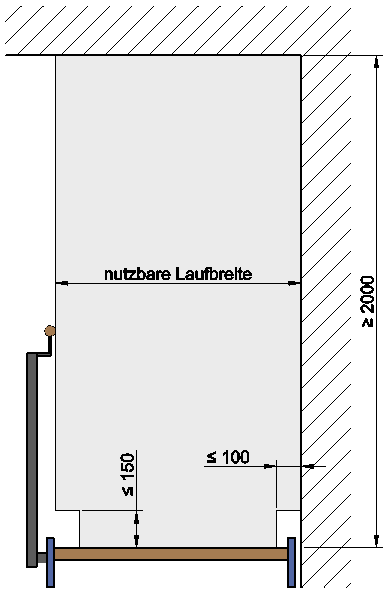

Bâtiments en général

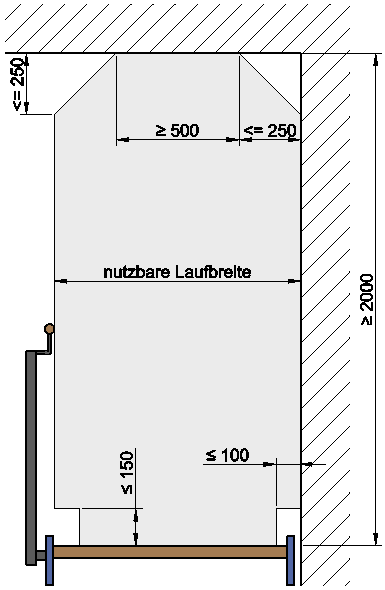

Bâtiments résidentiels avec jusqu'à 2 appartements et à l'intérieur des logements
Le profil d'espace lumineux autorise des rétrécissements dans la partie inférieure, comme ceux qui peuvent être causés par les contremarches. Dans la partie supérieure, des rétrécissements éventuels dus à des tuyaux etc. sont possibles.
Largeur utile
| Limites pour la largeur utile, la pente et l'entrée | Bâtiments en général | Bâtiments résidentiels avec jusqu'à 2 appartements et à l'intérieur des logements | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Largeur utile | Pente | Entrée | Largeur utile | Pente | Entrée | |||||
| min. | min. | max. | min. | max. | min. | min. | max. | min. | max. | |
| Escalier obligatoire par la loi | 1000 | 140 | 190 | 260 | 370 | 800 | 140 | 200 | 230 | 370 |
| Escalier non obligatoire par la loi (escalier supplémentaire) | 500 | 140 | 210 | 210 | 370 | 500 | 140 | 210 | 210 | 370 |
La définition de la largeur utile selon l'application de la DIN 18065 suscite fréquemment des malentendus, bien que la réglementation soit assez claire. Ce n'est pas la largeur de la marche. En réalité, la largeur utile est mesurée entre la limite intérieure et extérieure, pouvant être l'intérieur des garde-corps ou même les murs. Autrement dit, la largeur de la plus grande boîte pouvant être glissée à travers l'escalier.
La largeur utile est la base pour d'autres définitions comme la ligne de marche et, par conséquent, indirectement l'entrée ainsi que la courbe. C'est pourquoi il peut être problématique que la largeur utile dépende de choses parfois seulement présentes après la fin de l'escalier, notamment le garde-corps et la chape.
Hauteur libre

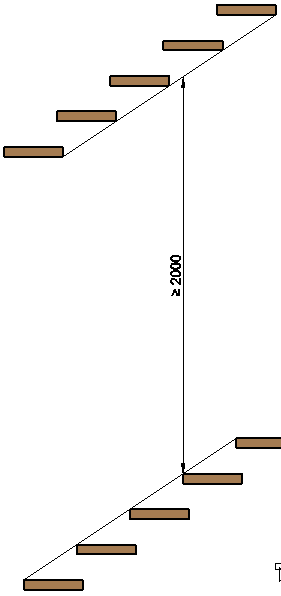

Pour les escaliers selon la DIN 18065, la hauteur libre requise est de 2000 mm.
La hauteur libre est mesurée en diagonale, littéralement sur une ligne imaginaire située dans l'espace 3D. En pratique, la hauteur libre doit être respectée en mesurant perpendiculairement à partir du bord avant de la marche.
Il faut tenir compte des zones indiquées dans le profil d'espace lumineux, où la hauteur libre peut être réduite par des éléments comme les tuyaux.
