Prescriptions normatives et limites pour une courbure sécurisée et fonctionnelle des marches.
Voyez comme c'est rapideLes méthodes classiques de courbure sont très anciennes et représentent une méthode géométrique de courbure des marches. Elles sont indépendantes de toute norme. La norme actuelle DIN 18065 contient des exigences que la courbure doit respecter, c'est pourquoi il faut s'y pencher avant la conception géométrique.
Analogie avec l'« enjambée » correcte dans la zone de marche, l'enjambée minimale est mesurée à la limite intérieure de la largeur utile comme une corde. Donc pas nécessairement à l'intérieur de la marche, mais par exemple à l'intérieur de la rampe !

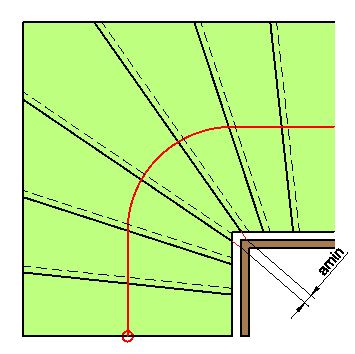

Dans le coin, on prend « le chemin le plus court », comme indiqué sur l'image.
| Bâtiments en général | Bâtiments résidentiels avec jusqu'à 2 logements et à l'intérieur des logements |
|---|---|
|
Escaliers normaux : 100 mm Escaliers à balustres : 100 mm |
Escaliers normaux : 50 mm Escaliers à balustres : 0 mm |
L'enjambée des marches hélicoïdales à la petite extrémité doit diminuer ou rester constante vers le coin, comme le stipule la norme. C'est évident, non ? Malheureusement, la pratique montre que cela n'est pas clair pour tous les fabricants d'escaliers :

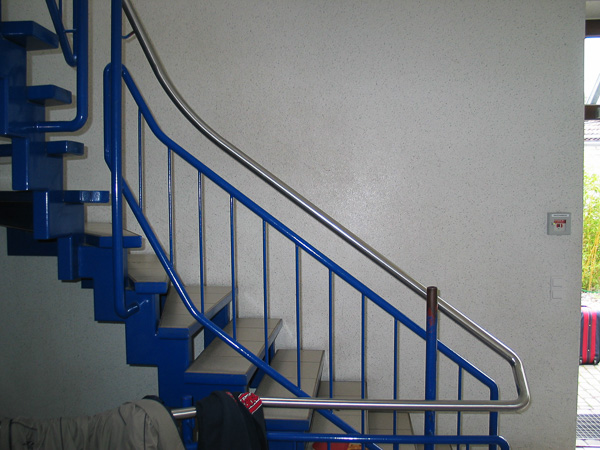

La vue latérale laisse déjà présager le pire. Et cela dans un bâtiment public !

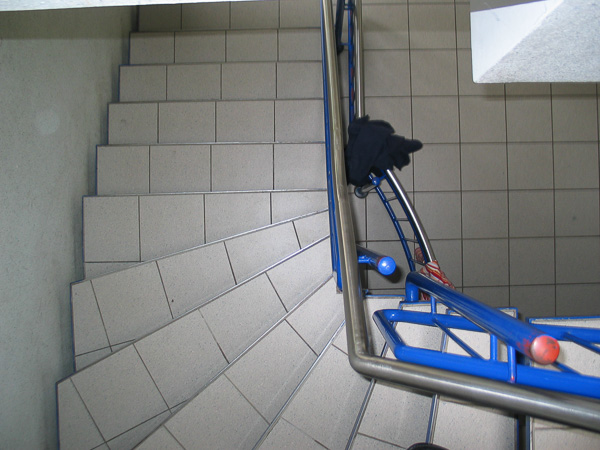

Cela est confirmé par la vue de dessus. La première marche courbée est trop fortement courbée et a une enjambée minimale plus petite que la suivante.

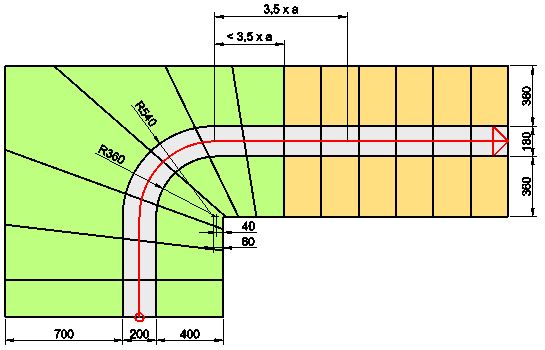

Pour la première fois, la norme régule le nombre de marches courbées. Cela se fait indirectement en indiquant que dans la zone droite d'un trajet, au maximum sur une longueur de 3,5 x a, les marches courbées peuvent être disposées. Cela doit être vu :
Le but de cette réglementation est d'éviter les escaliers avec des marches entièrement courbées, qui augmentent le risque d'accident.
Cette réglementation n'a pas à être respectée selon la norme si l'escalier a été courbé selon une méthode de courbure artisanale reconnue.
Cette exception pourrait être due aux escaliers à boulons, où, pour des raisons constructives, on « courbe à travers ». Malheureusement, cette exception floue annule la bonne intention de la réglementation, car finalement, tous les escaliers sont courbés selon certaines règles, même la méthode des lattes est décrite dans la littérature spécialisée et revient finalement à « essayer ».
La norme stipule qu'une même méthode de courbure ne doit pas être utilisée dans un même trajet. Par exemple, un escalier deux fois quart de tour a deux zones qui sont courbées indépendamment.
Cette réglementation, dans sa formulation générale, doit être critiquée. Pour les escaliers avec plusieurs coins (c'est-à-dire des zones de courbure), une courbure harmonieuse ne peut souvent être trouvée qu'avec des méthodes différentes, par exemple dans une courte zone d'entrée ou de sortie.
Depuis 2011, l'Autriche dispose d'une nouvelle norme dans laquelle les enjambées des escaliers courbés sont considérées différemment : au lieu de mesurer l'enjambée comme une corde, les cercles avec d = a sont maintenant placés entre les marches de manière que les bords avant des marches soient tangents et que le centre du cercle se situe sur la ligne de marche. En résultat, les marches ont une enjambée plus grande là où la ligne de marche forme un arc, par rapport à la vision traditionnelle.
Malheureusement, cette approche n'est pas compatible avec les méthodes de courbure existantes et est également difficile à réaliser techniquement, sauf par essais approximatifs : la position des bords des marches découle de leur angle, et l'angle découle de leur position. Ainsi, en Autriche, la chatte se mord la queue.
