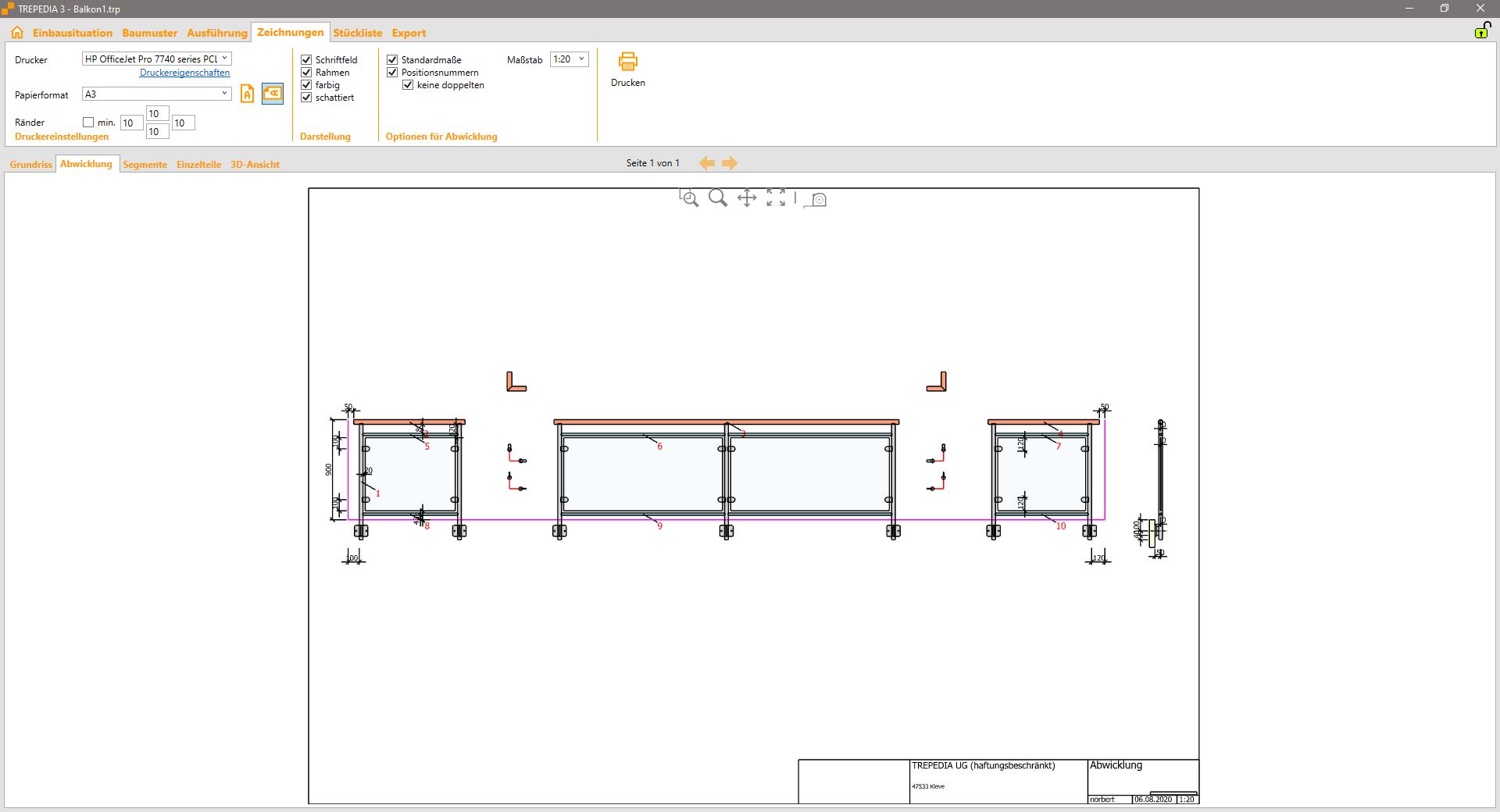

Représentation pratique du développement de la balustrade avec des espaces dans les angles pour une fabrication optimale.
Voyez comme c'est rapideLa vue en développement devrait montrer la balustrade « d'un seul tenant ». Mais cela n'est pas faisable ou ne serait pas utile : souvent, les éléments sont décalés latéralement. C'est pourquoi le programme affiche le développement (dans le plan des poteaux) avec des espaces dans les angles.
Ainsi, les éléments qui ne sont pas dans le plan des poteaux peuvent être allongés ou raccourcis dans l'affichage.
Schéma de développement avec espaces dans les angles pour meilleure lisibilité
Problème : Avec un développement continu, des zones superposées ou déformées apparaîtraient.
Solution : Les espaces dans les angles permettent une représentation réaliste de tous les éléments.
Avantage : Les éléments en dehors du plan des poteaux sont correctement proportionnés dans l'affichage.
Le schéma de développement est particulièrement utile pour la fabrication en atelier, car il montre tous les éléments dans leur taille réelle et position réelle, même si ceux-ci ne sont pas tous dans la même plan.
