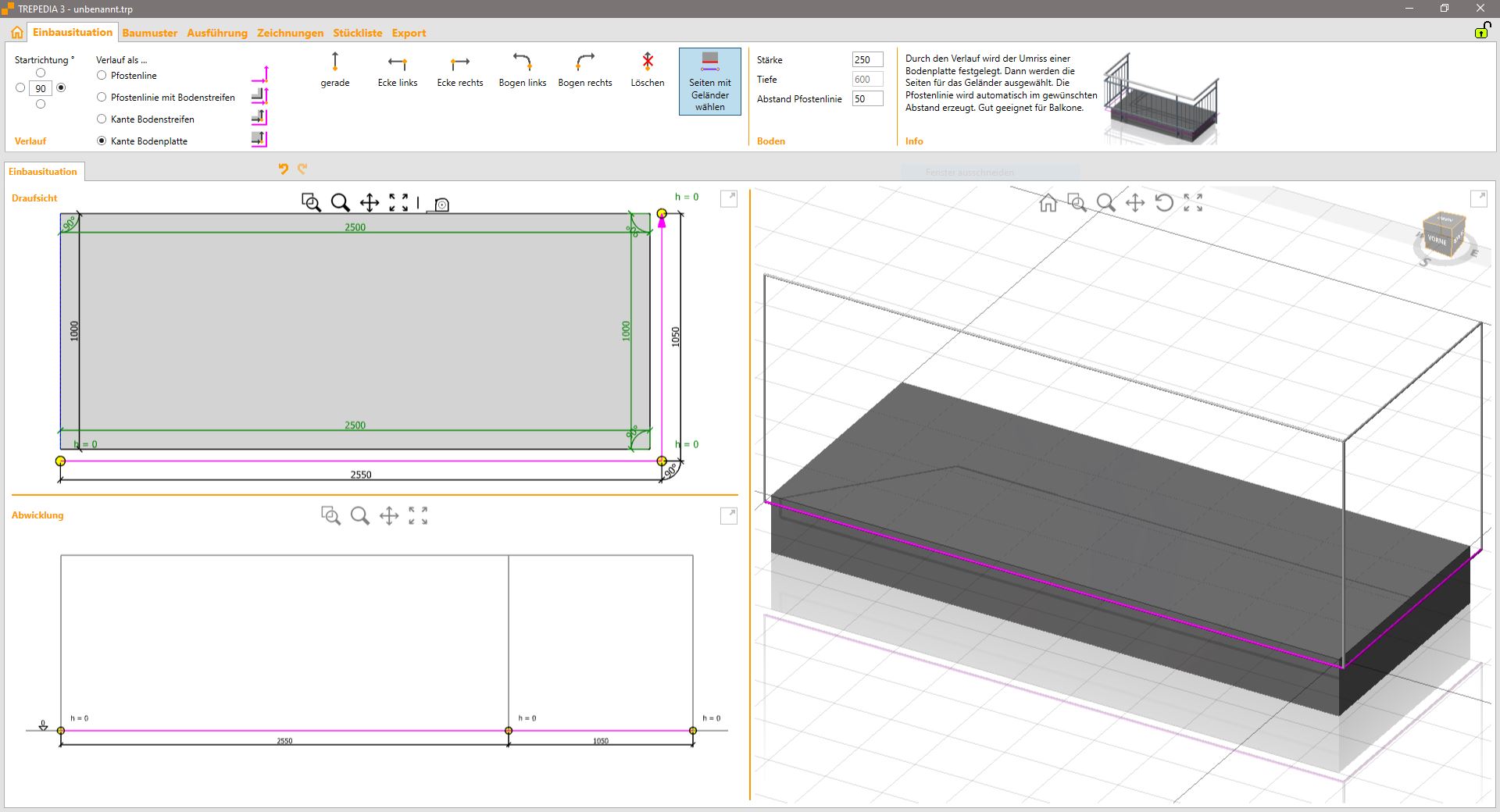

Dans la première étape, on définit la situation de pose, c'est-à-dire le tracé du garde-corps. Pour les experts en CAO : une polygone 3D est créée. À l’aide de boutons, des lignes et des arcs sont assemblés les uns aux autres. Ensuite, les longueurs, angles et éventuellement hauteurs sont dimensionnés.
La ligne générée peut servir de référence à :
| Traçé comme ligne de poteaux (ligne entre les centres des poteaux) sans référence au ruban ou à la plaque de sol. Variante la plus simple. |
|
| Traçé comme ligne de poteaux (ligne entre les centres des poteaux). Le ruban de sol sert uniquement à l’illustration, par exemple pour des balustrades en extérieur. |
|
| Traçé comme bord d’un ruban de sol. La ligne de poteaux est automatiquement générée à la distance souhaitée, par exemple pour des balustrades le long de longues façades. |
|
| Le tracé définit le contour d’une plaque de sol. Ensuite, les côtés pour la balustrade sont sélectionnés. La ligne de poteaux est automatiquement générée à la distance souhaitée. Idéal pour les balcons. |
|
